核心应用场景
F-117 因其中性深邃的蓝色调和优异的防护性能，在多个专业领域有明确的应用定位：
海事与执法装备（核心定位）：专为海事及执法装备设计，符合 MIL-PRF-85285D 军规认证，适用于海军舰载设备、潜水器械、海岸巡逻装备等
高盐雾环境：具有超强的耐盐雾腐蚀能力（3000小时测试），适用于海洋环境作业工具及高盐雾环境下的工业设备

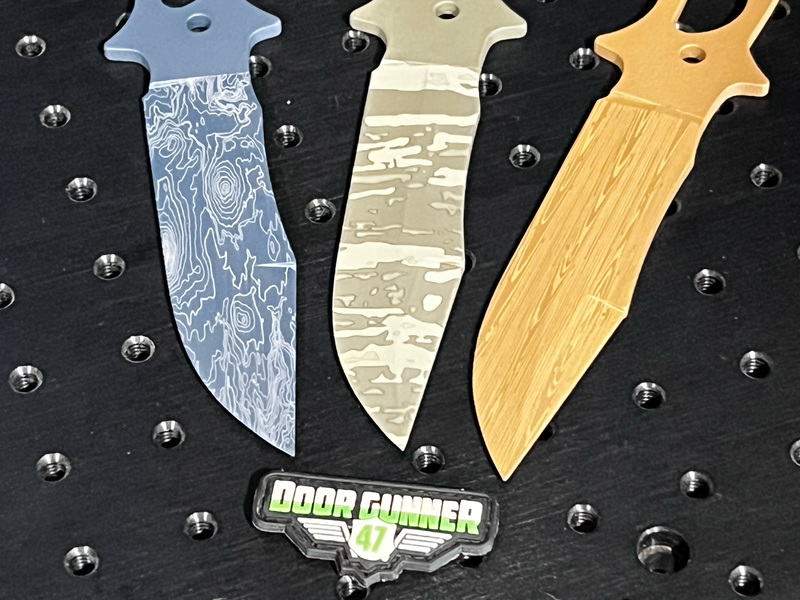

个性化涂装：在Q械涂装中常与 Armor Black H-190、Coyote Tan H-234 等颜色搭配，制作定制化配色方案
|
高温固化时间 |
室温闪光 15 分钟，烤箱固化 15 分钟（121°C） |
|
推荐厚度（mil） |
0.75（约19微米） |
|
滤网尺寸（目数） |
150（部件号 SE-276） |
|
光泽度/单位 (GU) |
蛋壳 / 16 |
|
密度（克/毫升） |
1.46 |
|
固体含量（±2%） |
34 |
|
粘度（cP） |
51 |
|
每加仑理论覆盖率（推荐厚度，单位：平方英尺） |
727（约67平方米） |
|
涂层稳定性（°F）最高温度 |
500°F（260°C） |
|
色彩稳定性（°F）最大温度 |
400°F（204°C） |
|
耐化学性 |
优秀 |
|
紫外稳定性 |
一般 |
|
耐腐蚀性（小时）ASTM B117 |
4000+ |
|
铅笔硬度测试 ASTM D3363 |
9H |
|
铅笔硬度刮痕测试 ASTM D3363 |
7H |
|
涂层附着力测试ASTM D3359 |
5B |
|
柔韧性测试 ASTM D522 |
100 |
|
耐冲击测试 (in-lbs.) ASTM D2794 |
160/160 |
|
技术说明** |
该涂层不含PFAS成分 |
